sábado, 17 de octubre de 2015

Graficar la señal diente de sierra y digital en Matlab

UNIVERSIDAD PRIVADA DEL SUR DE MÉXICO

Maestría en Telecomunicaciones

Graficar la señal diente de sierra y digital en Matlab

Alumno: Ulises Alejandro Velasco Ruiz

Tuxtla Gutiérrez, Chiapas 17-10-15

Para poder graficar una señal tipo diente de sierra lo primero que tenemos que hacer es lo siguiente:

Abrir un nuevo script en matlab posee una función llamada sawtooth que sirve para generar la onda diente de sierra sawtooth(t,width) y sawtooth(t)

Código:

clc, clear %nos sirve para limpiar las variables creadas y limpiar %pantalla

t=-10:0.01:10; %asignamos los intervalos de tiempo y en este caso %o.1Hz

w=0.50; %guardamos el ancho de la señal en w

sierra=sawtooth(4*pi*0.1*t,w);%en la variable sierra guardamos toda la %función y pasamos todos los valores anteriores

plot(t,sierra); %y mediante la función plot imprimimos la señal

damos clic en ejecutar y este es el resultado:

Para la señal digital haremos un proceso similar mediante la función

x = square(t)
x = square(t,duty)

Utilizando la función square de Matlab generar una onda cuadrada de 50Hz con una frecuencia de muestreo de 1000 m/s y graficar hasta 0.08 segundos de la señal

clc, clear %es para limpiar pantalla y variables

t = 0:1/100000:1; %son los intervalos de tiempo y la frecuencia de

x = square(2*pi*50*t);%guardamos en x el valor del square

plot(t,x), axis([0 0.08 -2 2]); %imprimimos con plot y con axis delimitamos a 0.08 segundos de la señal

al ejecutar el programa tenemos el siguiente resultado:

domingo, 11 de octubre de 2015

evolucion de las telecomunicaciones

UNIVERSIDAD PRIVADA DEL SUR DE MEXICO

Maestría en Telecomunicaciones

Evolución de las telecomunicaciones

Alumno: Ulises Alejandro Velasco Ruiz

Tuxtla Gutiérrez, Chiapas 09-10-15

Evolución de las tecnologías de Telecomunicaciones

Las tecnologías son los medios por los que el ser humano controla o modifica su ambiente natural, con el objetivo de facilitar algunos aspectos de su vida. Comunicar significa intercambiar información; por lo tanto, al hablar de "tecnologías de la comunicación" nos referimos a los medios que el ser humano ha creado con el fin de hacer más fácil el intercambio de información con otros seres humanos, siendo las Telecomunicación un caso particular.

La definición de Telecomunicación, establecida por la Unión Internacional de Telecomunicaciones, en Madrid, en la Conferencia de 1932, dice así: "Toda transmisión, emisión o recepción de signos, señales, escritos, imágenes, sonidos o informaciones de cualquier naturaleza, por hilos, radioelectricidad, medios ópticos u otros sistemas electromagnéticos".

Veamos las innovaciones más importantes que han ayudado al desarrollo de los medios electrónicos.

Innovaciones del siglo XIX

Tendremos que retroceder mucho antes del siglo XIX, en donde comienzan los estudios de la electricidad. Esto porque la electricidad va a ser la base de los innovaciones tecnológicas más importantes.

Tales de Mileto fue el primero, que cerca del año 600 a.C., descubrió que el ámbar, al ser frotado adquiere el poder de atracción sobre algunos objetos; sin embargo, fue el filósofo griego Theophrastus el primero que estableció que otras sustancias tienen este mismo poder, y deja constancia del primer estudio científico sobre la electricidad. A partir de ese descubrimiento, se sigue estudiando el comportamiento de la electricidad; ya en el siglo XIX:

· En 1800, Alejandro Volta construye la primera celda electrostática y la batería capaz de producir corriente eléctrica.
· Desde 1801 a 1815, Sir Humphry Davy desarrolla la electroquímica (nombre asignado por él mismo), explorando el uso de la pila de Volta o batería, y tratando de entender como ésta funciona.
· En 1801 observa el arco eléctrico y la incandescencia en un conductor energizado con una batería. En 1807 fabrica una pila con más de 2.000 placas dobles.
· En 1817 Jakob Berzelus descubre el selenio, que mucho tiempo después será utilizado como "los ojos" de la televisión.
· En 1819, el científico danés Hans Christian Oersted descubre el electromagnetismo, cuando en un experimento para sus estudiantes, la aguja de la brújula, colocada accidentalmente cerca de un cable energizado por una pila voltaica, se movió. Este descubrimiento fue crucial en el desarrollo de la electricidad, ya que puso en evidencia la relación existente entre la electricidad y el magnetismo.
· En 1823, Andre-Marie Ampere establece los principios de la electrodinámica, cuando llega a la conclusión de que la fuerza electromotriz es producto de dos efectos: La tensión eléctrica y la corriente eléctrica. Experimenta con conductores, determinando que estos se atraen si las corrientes fluyen en la misma dirección, y se repelen cuando fluyen en contra.
· En 1831, Michael Faraday a los 14 años trabajaba como encuadernador, lo cual le permitió tener el tiempo necesario para leer y desarrollar su interés por la física y química. A pesar de su baja preparación formal, dio un paso fundamental en el desarrollo de la electricidad al establecer que el magnetismo produce electricidad a través del movimiento.
· En 1835, Samuel F.B. Morse, mientras regresaba de uno de sus viajes a Europa, concibe la idea de un simple circuito electromagnético para transmitir información, el telégrafo. Inventó el código de su nombre.
· También, en 1835 Michael Faraday aporta las bases para la ciencia de la televisión con el principio electro - óptico.
· En1850 A través del cable marino se logra enlazar Inglaterra y Francia
· En 1862 Abbe Castelli transmite por alambre la primera imagen eléctrica de un dibujo, que va de Amiens a Paris, Francia. Precursor del Fax.
· El científico belga Zénobe-Théophile Gramme construyó la primera máquina de corriente continua la dinamo punto de partida de la nueva industrica
· En 1873, James Clerk Maxwell, matemático Inglés, formuló las cuatros ecuaciones que sirven de fundamento de la teoría electromagnética. Dedujo que la luz es una onda electromagnética, y que la energía se transmite por ondas electromagnéticas a la velocidad de la luz.
· En 1876 Alexander Graham Bell, escocés-americano, patentó el teléfono.
· En 1884 Paul Nipkow inventa el primer sistema práctico de televisión con un disco
· analizador de imágenes.
· En 1888 Hertz recibió el reconocimiento por sus trabajos sobre las ondas electromagnéticas: propagación, polarización y reflexión de ondas.

Innovaciones del siglo XX

· Durante el siglo XX, los cambios parecen darse de una manera mucho mas apresurada.
· En 1901, Guillermo Marconi transmite la primera señal radio eléctrica intercontinental por aire a través del Océano Atlántico.
· En 1923, John Logie Baird y charles F. Jenkins realizan las primeras transmisiones de televisión por alambre.
· En 1924 el Dr. Vladimir Kosma Zworkyn patenta el iconoscopio, que fue el primer tubo de imagen para cámara de televisión.
· En 1925 se desarrolla la válvula de filamento que da origen al primer radio - receptor electrónico.
· En 1927 se hacen las primeras transmisiones de televisión por línea telefónica entre Nueva York y Washington DC.
· En 1935, Edwin H. Amstrong realiza una demostración de un radio de FM con gran éxito, ya que era una gran calidad de recepción (para la época).
· En 1936, con la máquina de Turing, el matemático inglés Alan Turing, establece los
· principios teóricos del ordenador o computador.
· En 1940, Bell Labs y Western Digital fueron contratadas por el gobierno para desarrollar sistemas de computación en el campo de batalla (los tanques, aviones y navíos contaban con radios de FM), logrando con ello que los radios se convirtieran una opción económicamente viable. En el mismo período, se crean los tubos de vacío.
· En 1941, Conrad Zuse construye el primer computador electrónico programable.
· 1943 es la fecha en que se construye COLOSSUS, el primer computador electrónico del mundo.
· En 1946, la Federal Communications Comisión permite que AT&T instale el primer sistema de telefonía móvil público en la ciudad de Saint. Louis.
· En 1947, Bell Labs presenta el concepto de Telefonía Móvil Celular, que se utiliza ahora ampliamente.
· En diciembre de 1947 el equipo de trabajo formado por J. Bardeen, W. Brattain y W. Shockley lo conseguía: Habían inventado el transistor.
· En 1948, El equipo formado por J. Bardeen, W. Brattain y William Shockley anuncia el invento del transistor, que tanta influencia ha tenido en el desarrollo de la electrónica.
· En 1957, los soviéticos lanzan el primer satélite orbital,
· En 1962, el Telstart de los Bell Laboratories inició las primeras transmisiones regulares de voz e imágenes.
· En 1963 se fabrican los circuitos integrados.
· En 1966, Corning Glass, patenta la fibra óptica.
· En 1969 se conectaron cuatro computadoras, tres en California y una en UTA, en la red que se conoció como ARPANET.
· En 1971, el microprocesador de 4 bits es fabricado por INTEL Corp. También, en ese año, se creó el primer programa para enviar correo electrónico.
· En 1973, Robert Metcalfe crea el estándar Ethernet para conectar ordenadores en una LAN.
· En 1980, el ejército norteamericano adopta como estándar el protocolo TCP/IP. ARPANET se separa de la red militar que lo originó y nace la Internet.
· En 1985 se establece firmemente el Internet como una tecnología que ayudaba ampliamente a la comunidad de investigadores y desarrolladores.
· En 1992 se hace pública la especificación para el sistema digital de telefonía móvil GSM, que es el más utilizado en todo el mundo, contando con tres de cada cuatro teléfonos móviles.
· En 2001 La compañía DoCoMo lanza comercialmente la telefonía UMTS o de 3ª generación, que se está extendiendo por todo el mundo.

El telégrafo

Esta máquina abrió una nueva era: por primera vez se consiguió transmitir la escritura a distancia.

El descubrimiento de la electricidad trajo consigo numerosos adelantos tecnológicos, el telégrafo fue uno de ellos. Consiste en un aparato que envía y recibe señales eléctricas mediante un código para establecer comunicación con otro aparato telegráfico.

Fue inventado en Inglaterra por Charles Wheatstone y William Cooke y en los Estados Unidos por Samuel Morse, quién creó un código basado en puntos y rayas (sonidos cortos y largos) que pronto fue utilizado en todo el mundo. El telégrafo tiene la ventaja de poder enviar mensajes cortos a gran velocidad, si envías un telegrama a un pariente o un amigo en otra ciudad o país, lo recibirá más rápidamente que por correo.

El desarrollo tecnológico ha permitido la creación de telégrafos muy eficaces y aparatos cada vez más avanzados como el télex y el fax.

El invento del teléfono y las redes de telefonía

El invento del teléfono y las redes de telefonía En febrero de 1876, Alexander Graham Bell registra la patente de su teléfono basado en el principio de la resistencia variable. Este teléfono, en esencia, consta de un transmisor y un receptor unidos por un hilo metálico a través del cual pasa la electricidad. Las vibraciones en la membrana del transmisor originan variaciones eléctricas en el circuito gracias a un electroimán (originalmente se conseguía con una solución ácida líquida). Al actuar sobre el electroimán del equipo receptor, estas variaciones eléctricas producen vibraciones mecánicas en una membrana que son réplica de las vibraciones sufridas en la membrana del transmisor. En principio se podía hablar y escuchar por un solo tubo, pero para mayor comodidad se separó en dos piezas. El teléfono pasó a evolucionar rápidamente, lo que permitió incrementar la calidad de la voz transmitida y la distancia de alcance. En 1877, año en que se crea la empresa Bell, Thomas Edison patenta un transmisor mejorado que se basa en un bloque con un granulado de carbón que varía su densidad y conductividad en función de la presión de la onda sonora incidente

La tecnología celular se desarrolló simultáneamente en Estados Unidos y en Europa en los años setenta. En EEUU fueron los Laboratorios Bell los que desarrollaron el sistema AMPS (Advanced Mobile Phone System), aunque una serie de problemas sobre la adjudicación de frecuencias, en competencia con la Televisión en UHF, y sobre la normativa para su explotación hicieron que no se comercializase hasta 1983, precisamente el año de la “desmembración” de la AT&T y, como consecuencia, la telefonía celular fue, en cierto modo, el primer negocio de telecomunicación liberalizado.

La radio

Las ondas electromagnéticas que se propagan por el espacio proporcionan un sistema de comunicación, la radio. Mediante este invento el mundo de la información inició una nueva era. Además, las ondas de radio también se utilizan en la telegrafía inalámbrica, la televisión, el radar, los sistemas de navegación y la comunicación espacial.

A partir de la invención del telégrafo y del teléfono, la ciencia enfocó sus esfuerzos en realizar experimentos para conseguir otros sistemas de transmisión de mensajes.

Los primeros sistemas telegráficos y telefónicos utilizaban el cable como soporte físico para la transmisión de los mensajes, pero las investigaciones científicas indicaban que podían existir otras posibilidades. Aun cuando fueron necesarios muchos descubrimientos en el campo de la electricidad hasta llegar a la radio, su nacimiento data en realidad de 1873, año en el que el físico británico James Clerk Maxwell publicó su teoría sobre las ondas de radio o electromagnéticas. James C. Maxwell. Físico y matemático escocés planteó la teoría de las ondas electromagnéticas, una forma de radiación con efectos eléctricos y magnéticos.

La teoría de Maxwell se refería sobre todo a las ondas de luz; quince años más tarde, el físico alemán Heinrich Hertz logró generar eléctricamente tales ondas, confirmando así las teorías de Maxwell. Con su descubrimiento, Hertz sentó las bases para la realización de la telegrafía inalámbrica. Varios años después, en 1896, el ingeniero e inventor italiano Guglielmo Marconi consiguió la hazaña, transmitió su señal inalámbrica de una población a otra en Inglaterra, separadas 1,6 kilómetros.

En diciembre de 1901, Guillermo Marconi transmitió desde Inglaterra hasta Canadá y poco a poco la tecnología electromagnética fue avanzando; en la década de los años 20 las emisoras de radio se multiplicaron con rapidez.

La televisión

La palabra televisión significa visión a distancia, y fue pronunciada por primera vez en el Congreso Internacional de Electrónica el año 1900. Desde entonces, los países tecnológicamente más avanzados concentraron sus experimentos para lograr que el sonido fuese acompañado por imágenes.

La televisión es, junto con la radio, el medio de comunicación más popular; esto se debe a que lo único que hace falta es tener un aparato y encenderlo, el servicio es gratuito y existe una amplia variedad de programas a escoger entre los diferentes canales de televisión, analógicos y digitales. Esto es pagado por los anunciantes, y eso les permite ofrecer y vender sus productos a más clientes potenciales. En los últimos años se ha extendido el sistema de televisión de pago (cable o satélite), y se empieza a implantar la televisión digital terrestre (TDT) lo que amplía la cantidad de opciones para los televidentes.

La televisión es un sistema que permite la transmisión de imágenes en movimiento acompañadas de sonido. El original descubrimiento de la "fototelegrafía" a mediados del siglo XIX (la palabra televisión no sería usada sino hasta 1900), debe sus avances y desarrollo a varios investigadores que experimentaron con la transmisión de imágenes vía ondas electromagnéticas.

De todos los que contribuyeron al desarrollo de la televisión, sin duda, los más importantes son el ingeniero alemán Paul Nipkow, quien, en 1884 patenta su disco de exploración lumínica, más conocido como disco de Nipkow; John Logie Baird, escocés quien en 1923 desarrolla y perfecciona el disco de Nipkow a base de células de selenio; a los norteamericanos Ives y Jenkins, quienes se basaron en Nipkow; y al ruso Vladimir Zworykin, gestor del tubo iconoscopio. Las primeras transmisiones televisivas se efectuaron a fines de los años veinte, pero el uso extendido de la televisión comenzó en la década de los cincuenta, tras acabarse la II Guerra Mundial.

Internet: la era de las comunicaciones

Hace unos 50 años no habríamos imaginado jamás lo que hoy estamos viviendo en cuanto a comunicaciones. Para recibir una carta de un amigo que vivía en América, debíamos esperar al menos un mes; en cambio hoy, bastan unos cuantos segundos para tenerla en nuestro ordenador y leerla. Esta es solo una de las ventajas que nos brinda Internet, una impresionante red que nos comunica con el mundo entero.

La red Internet es una interconexión de redes informáticas que hace posible la comunicación directa entre cualquier ordenador, u otra máquina con una dirección IP, que se encuentre conectado y en cualquier parte del mundo. Es un conjunto de comunidades y tecnologías que satisface las necesidades básicas de toda la comunidad mundial, ya que es un mecanismo de propagación de información y de interacción con el resto de los habitantes de nuestro planeta.

El comienzo de Internet

En la actualidad todos sabemos lo que es Internet; pero para muchos es un misterio el momento en que comenzó a gestarse esta impresionante telaraña que hoy mantiene al mundo intercomunicado.

A fines de los años cincuenta la Agencia de Proyectos de Investigación Avanzada (ARPA), que se inició en el Departamento de Defensa de Estados Unidos, comenzó a investigar los campos de ciencia y tecnología militar. La idea era desarrollar un sistema militar de comunicaciones en red, con el objetivo de interconectar computadores que pudieran seguir funcionando aun después de un ataque bélico que inutilizara parte de los enlaces de comunicaciones.

En el año 1962, uno de los responsables de este proyecto -el Dr. J. C. R. Licklider- logró que esta tecnología llegara a las universidades, como una forma de mantener interconectadas a la mayoría de los centros de estudios superiores del país. Más tarde, a finales de los años sesenta, se llegó a la teoría de que la interconexión de computadores era posible a través de las redes telefónicas existentes.

En 1968, el Laboratorio Físico Nacional en Inglaterra estableció la primera red de prueba y fue presentado en la ARPA. De ahí en adelante la red se llamó Arpanet.

El primer nodo de Arpanet fue la Universidad de California en Los Ángeles (UCLA). Pronto le siguieron otros tres nodos: la Universidad de California en Santa Bárbara (UCSB), el Centro de Investigación avanzado de Stanford (SRI) y la Universidad de Utah. La primera transmisión se realizó el 29 de octubre de 1969 entre UCLA y SRI. Estos sitios (nodos) constituyeron la red original de cuatro nodos de Arpanet, que podían transferir datos en líneas de alta velocidad para compartir recursos informáticos.

Bibliografía

http://www.coit.es/foro/pub/ficheros/evolucion_de_las_tecnologias_comunicacion_d80bbc52.pdf

http://trajano.us.es/~rafa/ARSS/apuntes/tema1.pdf

Bandas de radiación Van Alle

UNIVERSIDAD PRIVADA DEL SUR DE MEXICO

Maestría en Telecomunicaciones

Bandas de radiación Van Allen

Alumno: Ulises Alejandro Velasco Ruiz

Tuxtla Gutiérrez, Chiapas 09-10-15

Descubrimiento de los Cinturones de Radiación

En 1958, James Van Allen fue el primero en detectar los cinturones de radiación atrapada sobre la atmósfera de la Tierra, pero aún dentro de la magnetosfera. Es por esto que se les conoce como, los Cinturones de Van Allen.

Cuando la primera nave espacial de la Unión Soviética, Sputnik I, fue lanzada al espacio, los americanos estaban ansiosos por responder. Ellos no sólo querían lanzar un satélite al espacio, ¡también querían aprender algo nuevo!

El Dr. Van Allen había estado explorando la magnetosfera superior de la Tierra con globos capaces de obtener información de los niveles de radiación en la atmósfera. Van Allen y su equipo colocaron un contador de Geiger y un altímetro en Explorer I, la primera nave espacial americana en hacer lecturas a diferentes altitudes.

Durante el vuelo, los niveles de radiación parecían estar en aumento cuando, de pronto, descendieron hasta cero y luego comenzaron a aumentar nuevamente, para después volver a descender hasta cero. Pronto, el equipo se dio cuenta de que las regiones que aparecían en cero realmente estaban ¡fuera de escala! Estas regiones de alta radiación fueron identificadas y se les conoce como, los cinturones de radiación de Van Allen.

Magnetosfera

Una magnetosfera tiene muchas partes, tales como: frente de choque en arco, envoltura magnética, magnetocola, lámina de plasma, lóbulos, plasmafera, cinturones de radiación, y gran cantidad de corrientes eléctricas. Está compuesta de partículas cargadas y flujo magnético.

Estas partículas son responsables de gran cantidad de maravillosos fenómenos naturales tales como la aurora y emisiones de radio naturales tales como el rugido de un león u ondas silvantes.

Las partículas se mueven y circulan sobre la magnetosfera, e incluso generan tormentas. La magnetosfera cambia constantemente, inclusoalterando su orientación cada algunos miles de años.

Hay dos cinturones de Van Allen:

El cinturón interior se extiende desde unos 1000 km por encima de la superficie de la Tierra hasta más allá de los 5000.

El cinturón exterior, que se extiende desde unos 15 000 km hasta unos 20 000 km, no afecta a satélites de órbitas altas/medias, como pueden ser los geoestacionarios, situados a unos 35 000 km de altitud.

Estos cinturones están formados por cargas eléctricas en suficiente cantidad para ser detectadas por los aparatos de medición del satélite. Se distinguen dos cinturones donde abundan las cargas eléctricas. El cinturón exterior está compuesto en su mayor parte por electrones. Si nos movemos alejándonos de la Tierra en el plano ecuatorial encontraremos el principio de este cinturón externo a una distancia de unos 20 000 Km . de la Tierra (como el triple del radio terrestre); el cinturón se vuelve muy tenue hasta unos 60 000 Km . (diez veces el radio de la Tierra ). Se encuentra un segundo cinturón de cargas más cerca de la Tierra ; este cinturón está formado principalmente por protones de gran energía y algunos electrones de poca energía. En el plano ecuatorial este cinturón principia a una altura de unos 600 Km . de la superficie terrestre y se extiende varios miles de kilómetros.

Entre los dos cinturones existen también cargas volando en el espacio por la atracción mutua entre cargas de distinto signo de los dos cinturones, pero la densidad de partículas es mucho menor, casi mil veces menor.

Podemos pensar a cada uno de estos cinturones como un río de cargas, una corriente eléctrica en forma de llanta, la cual no circula en un alambre o conductor. Se sostiene girando en el espacio alrededor de la Tierra , como los anillos de Saturno que lo acompañan en todos sus movimientos. ¿Por qué no se caen o desvanecen en el espacio estos carruseles de carga?

La explicación de la existencia de estos cinturones de Van Allen se encuentra en el campo magnético de la Tierra. La Tierra se comporta como un imán gigantesco, cuyos polos magnéticos están alineados aproximadamente con los polos geográficos. El campo de la Tierra es evidente por el funcionamiento de las brújulas y se ha estudiado con mucha atención durante muchos años

Bibliografía

http://www.windows2universe.org/earth/Magnetosphere/radiation_belts_discovery.html&lang=sp

http://colos.inf.um.es/disegrafsimula/Alumnos/04_Fornet_Sergio/Cinturones_de_Van_Allen.html

https://es.wikipedia.org/wiki/Cinturones_de_Van_Allen

Cableado Estructurado, Normas ANSI/TIA/EIA-568 y ANSI/TIA/EIA-569

UNIVERSIDAD PRIVADA DEL SUR DE MEXICO

Maestría en Telecomunicaciones

Cableado Estructurado, Normas ANSI/TIA/EIA-568 y ANSI/TIA/EIA-569

Alumno: Ulises Alejandro Velasco Ruiz

Tuxtla Gutiérrez, Chiapas 09-10-15

Cableado Estructurado

Un sistema de Cableado estructurado o Structured Cabling System (SCS) es un conjunto de productos de cableado, conectores, y equipos de comunicación que integran los servicios de voz, data y video en conjunto con sistema de administración dentro de una edificación tales como los sistemas de alarmas, seguridad de acceso y sistemas de energía, etc) . En resumen es un cableado para todos los servicios que implican información y control en una edificación.

SCS es una metodología, basada en estándares, de diseñar e instalar un sistema de cableado que integra la transmisión de voz, datos y vídeo. Un SCS propiamente diseñando e instalado proporciona una infraestructura de cableado que suministra un desempeño predefinido y la flexibilidad de acomodar futuros crecimientos por un período extendido de tiempo

Objetivos de un cableado estructurado

Establecer y seguir normas y estándares que faciliten la administración, detección y Resolución de problemas de comunicaciones.

Contar con una infraestructura uniforme de cableado para reducir costos de instalación y Mantenimiento.

Planificar la demanda actual y futura para reducir los cambios en infraestructura de Redes.

A continuación se muestran los costos típicos de operación y alteración en la operación de

Una edificación en un ciclo de vida de 40 años.

– Construcción 11 %

– Financiamiento 14 %

– Operación 50 %

– Alteraciones 25 %

Una adecuada planificación optimizando el proceso de construcción puede reducir los costos de operación y alteraciones.

Organismos

TIA (TelecommunicationsIndustryAssociation), fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.

ANSI(American National Standards Institute), es una organización sin ánimo de lucro que supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la Organización Internacional para la Estandarización (ISO) y de la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC).

EIA (Electronic Industries Alliance), es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos, cuya misión es promover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.

ISO (International Standards Organization), es una organización no gubernamental creada en 1947 a nivel mundial, de cuerpos de normas nacionales, con más de 140 países.

IEEE (Instituto de Ingenieros Eléctricos y de Electrónica), principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 TokenRing, ATM y las normas de GigabitEthernet.

Normas

ANSI/TIA/EIA-568-B: Cableado de Telecomunicaciones en Edificios Comerciales sobre como cómo instalar el Cableado: TIA/EIA 568-B1 Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.

ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales sobre cómo enrutar el cableado.

ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de Telecomunicaciones.

ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales.

ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.

ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.

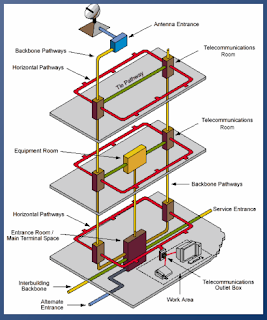

Estructura

· Cableado de campus: Cableado de todos los distribuidores de edificios al distribuidor de campus.

· Cableado Vertical: Cableado de los distribuidores del piso al distribuidor del edificio.

· Cableado Horizontal: Cableado desde el distribuidor de piso a los puestos de usuario.

· Cableado de Usuario: Cableado del puesto de usuario a los equipos

Estándar EIA/TIA

El Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y la Asociación de Industrias Electrónicas (ANSI/TIA/EIA) publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico.

Estándar EIA/TIA-568

•Especifica un sistema de cableado multipropósito independiente del fabricante

–Definido en julio de 1991, la última versión es la 568-B (1 de abril de 2001)

–Ayuda a reducir los costos de administración

–Simplifica el mantenimiento de la red y los movimientos, adiciones y cambios que se necesiten

–Permite ampliar la red

ANSI/TIA/EIA-568-B

TIA/EIA-568-B son tres estándares que tratan el cableado comercial para productos y servicios de telecomunicaciones.

Los tres estándares oficiales: ANSI/TIA/EIA-568-:

B.1-2001,

B.2-2001 y

B.3-2001.

Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos.

Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación de pares/pines en los cables de 8 hilos y 100 ohmios (cable de par trenzado). Esta asignación se conoce como T568A y T568B, y a menudo es nombrada (erróneamente) como TIA/EIA-568A y TIA/EIA-568B.

En el protocolo más actual, TIA/EIA-568B, la terminación de los conectores que cumple para la transmisión de datos arriba de 100 Mbps es la T568A.

Objetivo

TIA/EIA-568-B intenta definir estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus. El sustrato de los estándares define los tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y características de rendimiento, requisitos de instalación de cable y métodos de pruebas de los cables instalados. El estándar principal, el TIA/EIA-568-B.1 define los requisitos generales, mientras que TIA/EIA-568-B.2 se centra en componentes de sistemas de cable de pares balanceados y el -568-B.3 aborda componentes de sistemas de cable de fibra óptica.

La intención de estos estándares es proporcionar una serie de prácticas recomendadas para el diseño e instalación de sistemas de cableado que soporten una amplia variedad de los servicios existentes, y la posibilidad de soportar servicios futuros que sean diseñados considerando los estándares de cableado. El estándar pretende cubrir un rango de vida de más de diez años para los sistemas de cableado comercial. Este objetivo ha tenido éxito en su mayor parte, como se evidencia con la definición de cables de categoría 5 en 1991, un estándar de cable que satisface la mayoría de requerimientos para 1000Base-T, emitido en 1999.

Todos estos documentos acompañan a estándares relacionados que definen caminos y espacios comerciales (569-A), cableado residencial (570-A), estándares de administración (606), tomas de tierra (607) y cableado exterior (758). También se puede decir que este intento definir estándares permitieron determinar, además del diseño e implementación en sistema de cableado estructurado, qué cables de par trenzados utilizar para estructurar conexiones locales.

ANSI/TIA/EIA-568-B.1

Esta norma, que constituye la base fundamental de las demás normas de cableado y relacionadas, establece las especificaciones para el diseño e instalación de un sistema de cableado genérico.
En ella se definen los requisitos y recomendaciones en cuanto a su estructura, configuración, interfaces, instalación, parámetros de desempeño y verificación.

ANSI/TIA/EIA-568-B.2

Esta norma específica los requisitos mínimos para componentes reconocidos de par trenzado balanceado de 100, usados en cableados de telecomunicaciones en edificios y campus(cable, conectores, hardware de conexión, cordones y jumpers).

ANSI/TIA/EIA-568-B.3

Esta norma especifica los requisitos mínimos para componentes de fibra óptica usados en cableados de telecomunicaciones en edificios y campus, tales como cable, conectores, hardware de conexión, cordones, jumpers y equipo de pruebas en campo.

ANSI/TIA/EIA-569A

Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutar el cableado). La principal meta de este estándar es que se conozca cual es el mejor material en la construcción que puede ser usado para la canalización de los medios de transmisión.

Los cambios desde TIA 569-A

Cambios principales desde TIA-569-A son:

· Se especifican vías multi-tenant y espacios para las tecnologías alámbricas e inalámbricas.

· Salas de equipos comunes y salas comunes de telecomunicaciones se identifican y especifican.

· El espacio principal terminal ha sido eliminado, y se ha sustituido por la sala de equipos común.

· Un nuevo espacio, recinto de telecomunicaciones, ha añadido.

· Requisitos para los espacios del sistema de automatización de edificios se han añadido, incluyendo punto de conexión horizontal y cuadro de zona.

· Se discuten las vías de "Bypass".

· Tire de la información tensión ha sido añadido.

· Se proporciona Rellene capacidad para sistemas de mobiliario.

· Se proporciona Rellene capacidad para ejes perimetrales.

· Los requisitos de diseño para la armadura de poke-Thru.

· Alturas de piso de acceso se ajustan.

· En la planta sistemas incluyen conducto radiante y canalizaciones celulares.

· Se proporciona relleno Camino de la bandeja de cable.

· Se ha añadido una discusión de la diversidad de las telecomunicaciones.

· Se han añadido las directrices de reducción de ruido

Objetivos

Un objetivo principal de esta norma es ser útil a los propietarios de edificios y ocupantes que de otra manera sería vivir con los problemas cotidianos relacionados con los edificios que no están diseñados y construidos para soportar telecomunicaciones correctamente. Una instalación correctamente diseñada y construida es adaptable a cambiar durante la vida útil de la instalación. Los propietarios y ocupantes deben asumir que mejores instalaciones de telecomunicaciones se construyen a través del uso de esta Norma. De hecho, parte de la utilidad esperada de esta norma es que se hace referencia en documentos tales como solicitudes de oferta, especificaciones y contratos previos a la construcción de las instalaciones. [4]

Esta Norma debe también ser útil para el equipo que se encarga de la entrega de una instalación bien diseñada para el propietario - los arquitectos, los ingenieros, y la industria de la construcción. Una buena comprensión de esta norma por este equipo reducirá significativamente problemas imprevistos asociados a la infraestructura de telecomunicaciones. Dos organizaciones, en particular, son elogiados por su papel de apoyo como fue inicialmente desarrollado esta norma - el Instituto Americano de Arquitectos (AIA) y las Especificaciones de Construcción del Instituto. (CSI) [5]

Otras organizaciones también se beneficiarán de una comprensión de la Norma. En particular, la de Propietarios y Administradores de la Asociación de construcción (BOMA), BICSI, una Asociación de Telecomunicaciones, y el Fondo Internacional de Management Association (IFMA) se encuentra este estándar estrechamente alineado con sus objetivos para el buen diseño de la construcción. Esta norma general no hace recomendaciones específicas entre las alternativas de diseño para las vías y espacios de telecomunicaciones. Por ejemplo, la elección entre un sistema de conductos en comparación con un sistema de bandeja no está delineado. Corresponde al diseñador de telecomunicaciones para seleccionar adecuadamente entre las alternativas basadas en las aplicaciones a mano y las restricciones impuestas
