Graficar la señal diente de sierra y digital en Matlab

UNIVERSIDAD PRIVADA DEL SUR DE MÉXICO

Maestría en Telecomunicaciones

Graficar la señal diente de sierra y digital en Matlab

Alumno: Ulises Alejandro Velasco Ruiz

Tuxtla Gutiérrez, Chiapas 17-10-15

Para poder graficar una señal tipo diente de sierra lo primero que tenemos que hacer es lo siguiente:

Abrir un nuevo script en matlab posee una función llamada sawtooth que sirve para generar la onda diente de sierra sawtooth(t,width) y sawtooth(t)

Código:

clc, clear %nos sirve para limpiar las variables creadas y limpiar %pantalla

t=-10:0.01:10; %asignamos los intervalos de tiempo y en este caso %o.1Hz

w=0.50; %guardamos el ancho de la señal en w

sierra=sawtooth(4*pi*0.1*t,w);%en la variable sierra guardamos toda la %función y pasamos todos los valores anteriores

plot(t,sierra); %y mediante la función plot imprimimos la señal

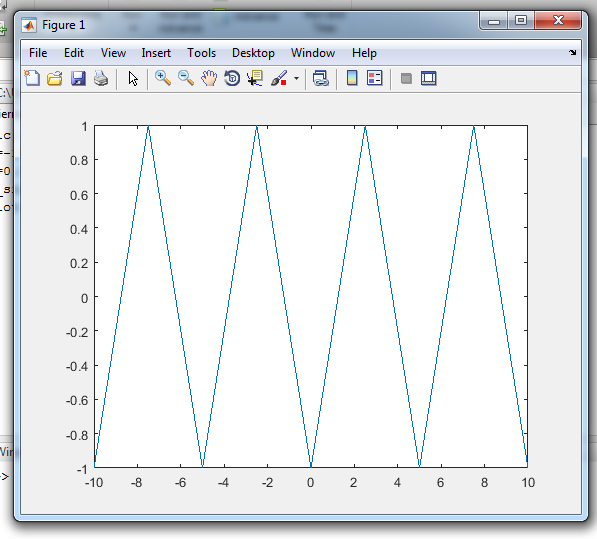

damos clic en ejecutar y este es el resultado:

Para la señal digital haremos un proceso similar mediante la función

x = square(t)
x = square(t,duty)

Utilizando la función square de Matlab generar una onda cuadrada de 50Hz con una frecuencia de muestreo de 1000 m/s y graficar hasta 0.08 segundos de la señal

clc, clear %es para limpiar pantalla y variables

t = 0:1/100000:1; %son los intervalos de tiempo y la frecuencia de

x = square(2*pi*50*t);%guardamos en x el valor del square

plot(t,x), axis([0 0.08 -2 2]); %imprimimos con plot y con axis delimitamos a 0.08 segundos de la señal

al ejecutar el programa tenemos el siguiente resultado:
